Round ducts

TP-02-2008

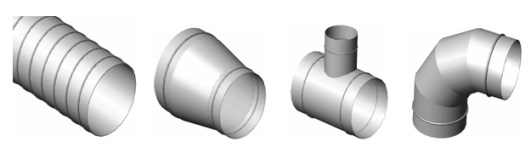

spiro a tvarovky

Použitie:
Potrubie je určené na vetranie, klimatizáciu a odsávanie vzduchu bez mechanických a abrazívnych prímesí a bez korozívnych plynov a pár. Spiro potrubie je v súčasnosti čoraz častejšou voľbou vzduchovodu v porovnaní so štvorhranným potrubím a ohľadom na vyššie požadované výkony a vyššiu rentabilitu a efektivitu.

- Maximálna prevádzková teplota pre bežné potrubie je 130 °C.
- Dovolený statický tlakový rozdiel od -500 Pa do 2500 Pa.

Hlavné výhody spiro potrubia:
- svetový trend v určovaní vzduchovodov smeruje ku kruhovým
- náklady spojené s montážou sú výrazne nižšie
- postupná štandartizácia všetkých produktov
- efektívne využitie montážneho priestoru
- tlakový spád je nižší
- pevnejší vzduchovodný systém


Materiál:
Potrubie sa zhotovuje z pozinkovaného plechu s minimálnou vrstvou zinku 275 g/m².
Podľa požiadavky zákazníka je možná výroba tvaroviek v nerezovom prevedení.

Technické parametre:
Menovitý rozmer - vnútorný rozmer priečneho prierezu - priemer potrubia Ø D
Označovanie rozmeru kruhového potrubia je písmenami veľkej abecedy.
Prednostne sa používajú normalizované menovité rozmery.

Rada menovitých rozmerov pre spiro potrubie a tvarovky Ø D [mm]:

100	125	140	160	180	200	225	250	280	315
355	400	450	500	560	630	710	800	900	1000

Firma DESIGN TECHNOLOGY s.r.o. zabezpečí výrobu aj neštandardných priemerov, je však nutné technicky ich prejednať.
Všetky spiro tvarovky sa štandardne vyrábajú v prevedení do mínusu ( bez použitia vnútorných spojek ).

Povrchová úprava, zvláštne vyhotovenie, objednávanie, balenie a doprava ako u štvorhranného potrubia.

Prírubové prevedenie kruhového potrubia:
Rovné rúry a tvarovky kruhového prierezu je možné vyrobiť aj v prírubovom prevedení.

Príruby na spájanie kruhového potrubia:
V prípade použitia normalizovaných rozmerov ( priemerov ) sú používané plechové lisované príruby, max. do priemeru 800 mm. Vačšie priemery je nutné prejednať s výrobcom. Kruhové lisované príruby svojím vyhotovením zodpovedajú ON 120517.

Materiál kruhových prírub:
- štandardne pozinkovaná oceľ hr. 1,0 - 1,5 mm ( bez povrchovej úpravy )
- nerezová oceľ - podľa požiadavky zákazníka

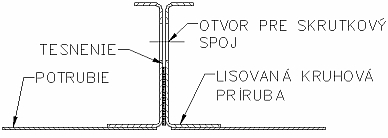

Spájanie potrubia pomocou kruhových prírub:
Samotný prírubový spoj tvoria dve príruby spojené pomocou samovrtných skrutiek, kde styčná plocha je opatrená tesniacim materiálom.
