ŠTVORHRANNÉ POTRUBIE
TP-01-2008
Použitie:
Potrubie je určené na vetranie, klimatizáciu a odsávanie vzduchu bez mechanických a abrazívnych prímesí a bez korozívnych plynov a pár.
- Maximálna prevádzková teplota pre bežné potrubie je 80 °C.
- Dovolený statický tlakový rozdiel od -500 Pa do 2500 Pa.
Materiál:
Potrubie sa zhotovuje z pozinkovaného plechu s minimálnou vrstvou zinku 275 g/m2.
Podľa požiadavky zákazníka je možná výroba potrubia v nerezovom prevedení.
Tlakové prevedenie:
|
TLAKOVÉ PREVEDENIE |
MAX.TLAKOVÝ ROZDIEL ?p |
|
nízkotlakové ( NT – A ) |
do 630 Pa |
|
vysokotlakové ( NT1 – B ) |
do 1600 Pa |
|
vysokotlakové ( NT2 – C ) |
do 2500 Pa |
Minimálna hrúbka steny potrubia:
|
DĹŽKA STRANY [mm] |
MINIMÁLNA HRÚBKA STENY [mm] |
||
|
NT-A |
NT1-B |
NT2-C |
|
|
100 - 750 |
0,6 |
0,6 |
0,8 |
|
751 - 1000 |
0,8 |
0,8 |
1 |
|
1001 – 1400 |
0,8 |
1 |
1 |
|
nad 1400 |
1 |
1 |
- |
Technické parametre:
Menovitý rozmer - vnútorný rozmer priečneho prierezu.
Označovanie rozmeru štvorhranného potrubia je písmenami veľkej abecedy - AxB.
Prednostne sa používajú normalizované menovité rozmery.
Rada menovitých rozmerov pre štvorhranné potrubie:
|
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
|
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
900 |
1000 |
|
1120 |
1250 |
1400 |
1500 |
1750 |
2000 |
|
|
|
|
Firma DESIGN TECHNOLOGY s.r.o. zabezpečí výrobu aj neštandardných rozmerov A, B.
Tolerancie menovitých rozmerov:
|
Maximálny rozmer |
100-400 |
401-750 |
751-1000 |
1001-1400 |
nad1401 |
|
Tolerancia [mm] |
±1 |
±1 |
±1 |
±2 |
±2,5 |
Dĺžková tolerancia pre všetky montážne dĺžky je ±5, pokiaľ nie je predpísané inak.
Uhlová tolerancia pri oblúkoch a rádiusoch je ±1°.
Trieda tesnosti, tlakový rozdiel, priemerný prietok netesnosťami:
Priemerný prietok netesnosťami:
|
Priemerný prietok netesnosťami |
TRIEDA TESNOSTI |
||
|
NT-A |
NT1-B |
NT2-C |
|
|
vs [m3/m.s2] |
1,32.10-3 |
0,44.10-3 |
0,15.10-3 |
Rozdelenie tried tesností:
| Trieda A | Použitie pre bežné a zvýšené požiadavky na tesnosť bez dodatočného tesnenia potrubia, napr. pre kancelárie, telocvične, priemyselné prevádzky atď. |
| Trieda B | Použitie pre vysoké požiadavky na tesnosť potrubia, dodatočne tesnené, napr. čisté priestory, nemocničné priestory, potravinársky priemysel atď. |
| Trieda C |
Použtie pre najvyššie požadavky na tesnosť potrubia, celo-letované, celo-tmelené napr. jadrové a izotropné zariadenia, chemické laboratória atď. |
Hmotnosť:
Výpočet hmotnosti potrubia sa robí zo súčinu mernej hmotnosti 7,85 g/cm3 obdlžníkového potrubia + hmotnosť prírub a výstuh.
Prírubové profily pre spájanie štvorhranného potrubia:
Prírubové profily sú spojené so stenou potrubia nerozoberateľným spojom, a to vzájomným prelisovaním, bodovým zváraním, alebo nitovaním. Rohové oblasti sú utesnené silikónovým tmelom.
Prírubová zostava (príruba) pozostáva z prírubového profilu (P20/P30, S20/S30) a rohovníka (P20/P30, S20/S30). Veľkosť profilovej príruby závisí od požadovanej triedy tesnosti a dĺžky prierezu potrubia.

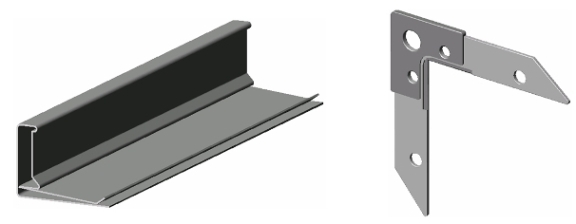

Prírubová lišta Prírubový rohovník
Materiál spojovacích prírub a rohovníkov:
- prírubová lišta: pozinkovaná oceľ hr. 0,7 mm (P20, S20) - 0,8 mm (P30, S30)
- prírubový rohovník: pozinkovaná oceľ hr. 3mm (P20, S20) - 4 mm (P30, S30)
Povrchová úprava:
Potrubie z pozinkovaného plechu vrátane spojov je bez povrchovej úpravy.
Zvláštne vyhotovenie:
Zvláštne požiadavky na vyhotovenie potrubia t.j. iná akosť, druh plechu, tesnosť, atď., je potrebné dopredu prejednať s výrobcom. Vystužovanie potrubia sa vykonáva podľa individuálnej potreby zákazníka.
Objednávanie:
V objednávke je potrebné uviesť označenie potrubia a počet kusov.
Balenie a doprava:
Vzduchotechnické potrubie sa dodáva nebalené. Požiadavku na balenie je potrebné dohodnúť s výrobcom. Preprava má byť zabezpečená tak, aby nedošlo k poškodeniu alebo deformácii potrubia. Výrobca nezodpovedá za poškodenie spôsobené dopravou.
